Эжектор для аэрации воды и фильтрации железа

Эжектор для аэрации воды из скважины

Простой и недорогой эжектор для аэрации воды выполняет свои функции без подключения к электропитанию. Этим устройством пользуются аквариумисты для создания обогащенной кислородом среды обитания рыб. В системах очистки такие инженерные решения помогают устранять вредные примеси. Правильное использование технологии пригодится для решения разных практических задач с минимальными затратами.


Для чего нужна принудительная аэрация?


Опытные аквариумисты применяют экологически чистые безопасные методики принудительной аэрации, основанные на особенностях жизнедеятельности отдельных видов рыб. Они выбирают для заселения искусственного водоема толстолобиков, которые поедают в основном выросший фитопланктон. Этим провоцируют развитие молодых побегов, которые активно вырабатывают кислород. Аналогичные результаты обеспечивают:
  • освещением с применением источников излучения определенного спектра;
  • удобрениями;
  • удалением загрязнений, отмерших частей растений.
Для удаления железа и других окисляемых примесей часто используют реагентную очистку. Перманганат калия, перекись водорода и другие соединения вступают в реакцию с водой. Чтобы получить необходимое количество кислорода на единицу объема необходимо точное соблюдение пропорционального состава ингредиентов смеси.

Механические методики пригодны во всех случаях. Наглядный пример – комплект из компрессора с головкой, распределяющей равномерно пузырьки газа. Подобные комплекты устанавливают в аквариумах и специализированных емкостях принудительной аэрации систем водоподготовки.


Преимущества и недостатки разных методов аэрации


Биологическая технология отличается экологической чистотой и высокой сложностью воспроизведения. Не просто поддерживать оптимальное количество фитопланктона, выполнять иные рабочие операции. Гораздо легче применять механический нагнетатель воздуха. Обращение с устройствами данной категории не сложно автоматизировать.


Химические реагенты сами являются загрязнителями. Популярный окислитель озон представляют, как удобное и недорогое средство. Между тем – этот газ очень токсичен. Правильное применение сопровождается тщательным контролем его содержания в жидкости и атмосфере помещения.

Озон активизирует коррозию, поэтому вместо хранения в емкостях используют специализированные генераторы. Для точного дозирования действующих веществ и соединений приходится комплектовать оборудование особыми насосами. Перечисленные особенности повышают себестоимость проектов промышленной водоочистки и водоподготовки.

Механические способы выглядят предпочтительнее. Кроме упомянутого выше набора применяют распределение потока на множество струй. Если подать жидкость через эжектор под высоким напором на плоскую преграду – распыление на множество мелких капель обеспечит необходимое увеличение контактной площади. Подобные технологии воспроизводятся без больших затрат. Отсутствие дозаторов и других сложных компонентов повышает общий уровень надежности.


Применение эжектора в системах водоочистки


Самыми лучшими считаются артезианские скважины. Однако и в этих источниках часто присутствует сероводород, железо. Соли накипи аэрация не устранит. Однако она хорошо подходит для преобразования других примесей в нерастворимую форму. Метан, аммиак и другие газообразные фракции вместе с пузырьками воздуха удаляются в атмосферу. Твердые частицы задерживают стандартными сетчатыми, засыпными, дисковыми или другими механическими фильтрами.

Напорные модификации описаны выше. В специализированном оборудовании водоочистки для этого этапа выделяют отдельную емкость. Компрессор устанавливают неподалеку для сокращения длины подающего трубопровода. Выходное отверстие располагают в центральной части бака примерно на 50% от его высоты.

Эжектор можно купить в Леруа Мерлен

На оголовке закрепляют герметичную крышку с манометром для оперативного контроля. Воздушный клапан автоматически сбрасывает избыточное давление. Рабочие режимы настраивают с применением датчиков уровня и потока, электронного блока управления.

Для воспроизведения безнапорных технологий применяют распределительные головки. В этом варианте образуется сравнительно меньшая рабочая площадь контакта воздуха и жидкости. Чтобы обеспечить необходимую эффективность фильтрации железа приходится увеличивать время отстаивания и размеры соответствующих емкостей. Как и в предыдущем случае, наполнение можно автоматизировать с помощью поплавкового клапана.


Что такое эжектор для аэрации воды своими руками?

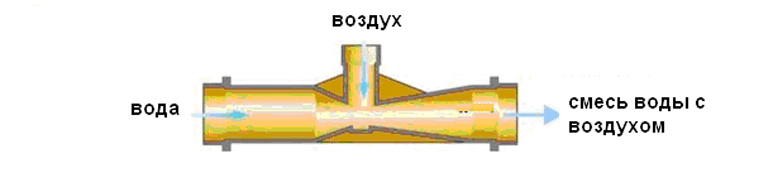

Некоторые из отмеченных выше недостатков механических технологий устраняют с помощью эжектора своими руками. Устройства для обезжелезивания воды функционируют на основе принципов изменения скорости потока при соответствующем уменьшении/ увеличении площади сечения.  В крестообразной конструкции сужение центральной части провоцирует завихрение и более быстрое движение. Созданное разрежение в месте стыка втягивает в соответствующую область воздух через специальный патрубок.

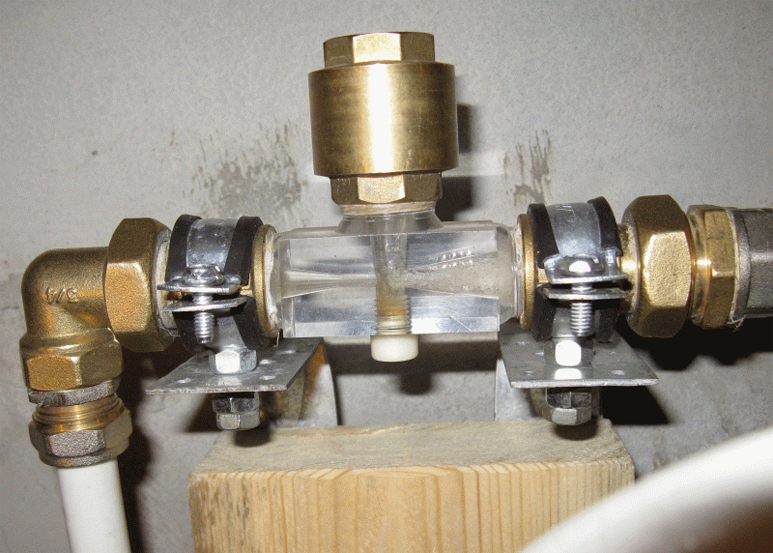

Как сделать эжектор для аэрации воды своими руками

Такой эжектор для аэрации воды своими руками занимает минимум места. Он выполняет функции без дополнительных датчиков и приспособлений. В конструкции отсутствуют электрически приводы и другие сложные компоненты. Единственным существенным ограничением является необходимость высокого напора на входе. Производители рекомендуют поддерживать уровень 2,5-3 атм.


Покупка, монтаж и правила эксплуатации

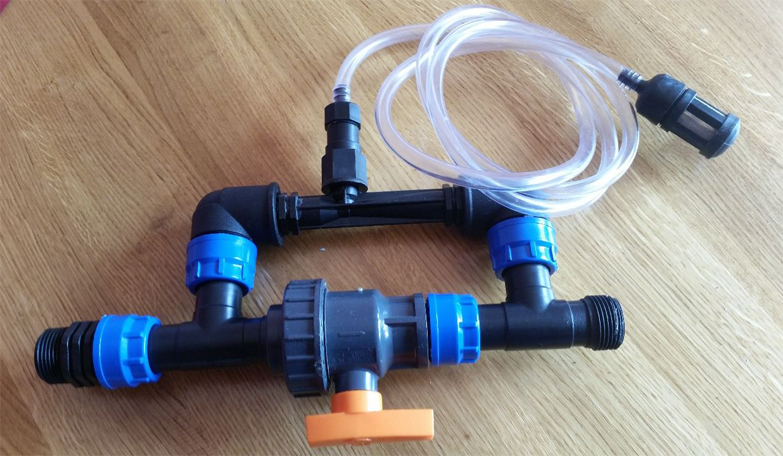

Типичный бытовой эжектор для аэрации воды из скважины изготовлен из качественного пластика. Как правило, такие устройства устанавливают в подающих магистралях холодного водоснабжения. Выбирают модель с подходящими для стыковки размерами в дюймах: ½, ¾, 1 или др.

В процессе монтажа создают врезку с байпасом! На входе и выходе узла устанавливают манометры, запорные устройства. Регулировкой скорости потока в основной или вспомогательной магистрали устанавливают оптимальный режим работы эжектора. При недостатке напора устройство монтируют параллельно с отдельным нагнетательным насосом.

Автоматизировать подачу и переключение разных трасс прохождения жидкости можно с помощью электромагнитных клапанов. К верхнему патрубку присоединяют воздушный фильтр, который предотвратит засорение рабочих отверстий. Производители указывают производительность при определенном давлении, допустимые температурные показатели.

За эжектором для аэрации воды лучше купить и устанавить отводчик воздуха. Далее – блоки обезжелезивания, защиты от накипи, иные функциональные компоненты системы подготовки. При необходимости пользуются комбинацией из нескольких аэраторов разных типов.

На стадии расчетов следует учитывать частичное растворение в жидкости подаваемых таким образом газов. Точное количество будет зависеть от нескольких факторов:
  • давления;
  • температуры;
  • особенностей конструкции.
Уменьшение напора на выходе объясняется потреблением части энергии потока на создание области с разряжением. Для качественного расчета учитывают особенности транспортной системы водоснабжения. Так, если за эжектором установлена открытая накопительная емкость, сопротивление движению жидкости будет нулевым. В этом варианте устройство работает с максимальной эффективностью.

Если разница между входным и выходным параметром незначительна – производительность всасывания воздуха снижается. Дополнительные потери создают:
  • подключенные блоки фильтрации;
  • длинные трубопроводы;
  • уменьшение сечения каналов;
  • множественные повороты.
Для точного выбора производители предлагают следующие данные (пример):

Давление в атм.
Скорость потока жидкости, литров за минуту
Скорость всасывания воздуха, л/ мин
Давление на выходе, при котором функционирование эжектора для аэрации воды прекращается
Вход
Выход
0,7
0
1,2
0,47
0,54
3,52
0,35
3,1
1,1
2,74
4,22
0
3,4
2,8
3,3
6,33
1,41
4,2
0,5
4,99

В процессе эксплуатации эжектора для аэрации воды из скважины регулярно проверяют герметичность, устраняют обнаруженные течи. Очищают загрязненный воздушный фильтр. При существенном изменении давления (сопротивления) регулировочным устройством выполняют настройку. Если оптимальную разницу входных и выходных параметров получить не удается – применяют дополнительное насосное оборудование.


Особенности эжектора для аэрации воды профессионального уровня


Для улучшения потребительских характеристик создают комбинации из нескольких функциональных блоков. Специальными направляющими формируют вихревое строение рассеивают и создают участки с разной скоростью потока. Перед каждой рабочей областью устанавливают отдельный эжектор. Согласованная обработка обеспечивает высокую концентрацию кислорода на выходе, которая существенно превосходит стандартные значения для простейших моделей.

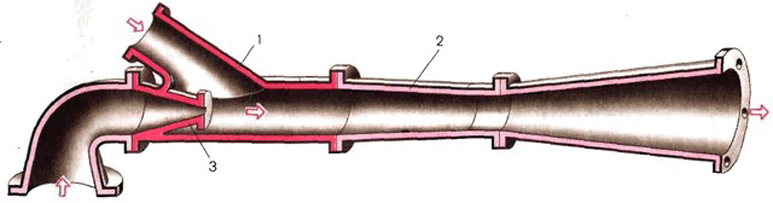

Конструкция эжектора

Вихревая конструкция профессионального уровня, например, уменьшает турбулентность около стенок. Одновременно выполняется перераспределение давления с постепенным уменьшением в центральной части. Такое инженерное решение ускоряет поглощение воздуха. На завершающем этапе применяют барботажное устройство, созданное из перфорированных пластин. Кроме равномерного распределения газов этим приспособлением увеличивают время окислительных процессов.


Дополнительные рекомендации


Эжектор Вентури для аэрации воды из колодца выбирают с учетом комплексной оценки перечисленных выше факторов. Эффективность любого изделия во многом зависит от разницы давлений на входе и выходе. Лучше купить подходящую модель по таблицам. При стабильных рабочих параметрах вместо регулятора пользуются вставкой с калиброванным диаметром протока.

Для получения хороших результатов принимают во внимание следующие советы:
  • после скважины (колодца) устанавливают насосное оборудование, которое предназначено только для питания системы водоподготовки для коттеджа;
  • полив огорода, мойку организуют с помощью отдельной помпы;
  • перед эжектором не устанавливают фильтрационные блоки, снижающие напор;
  • за эжектором для увеличения разницы между давлениями монтируют накопительную емкость.
Следует продумать удобный для пользователей механизм удаления образованных твердых примесей. Чтобы предотвратить проникновение в жилые комнаты технологических шумов оборудование устанавливают в отдельном помещении с хорошими звукоизоляционными характеристиками.
